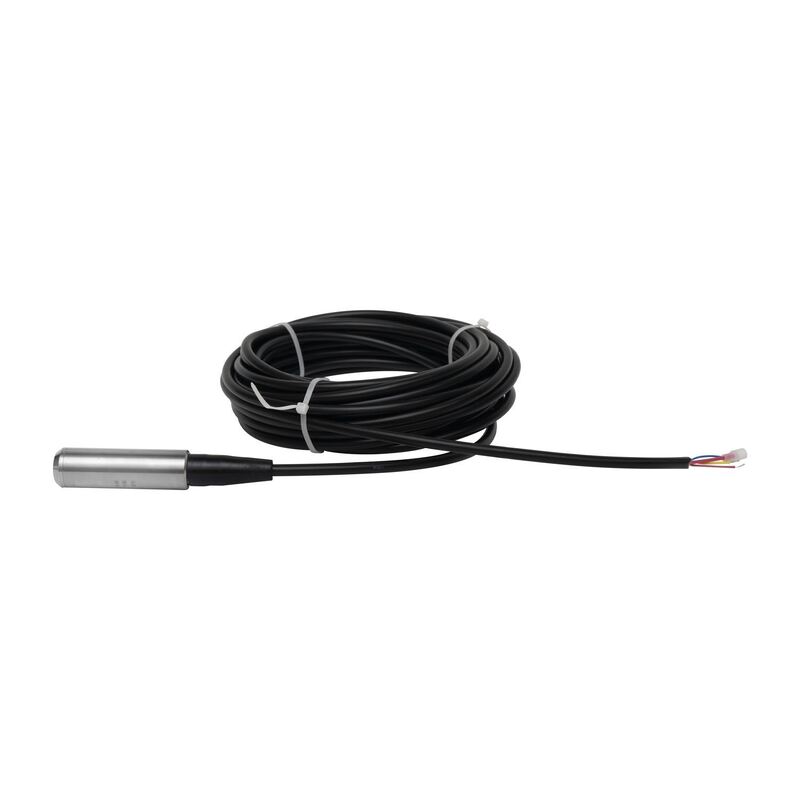

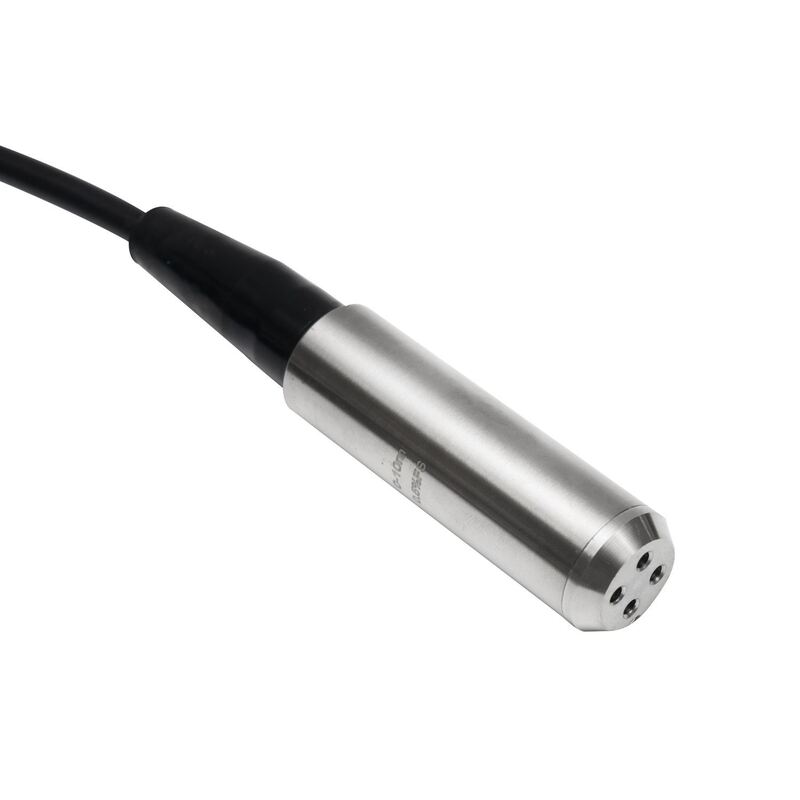

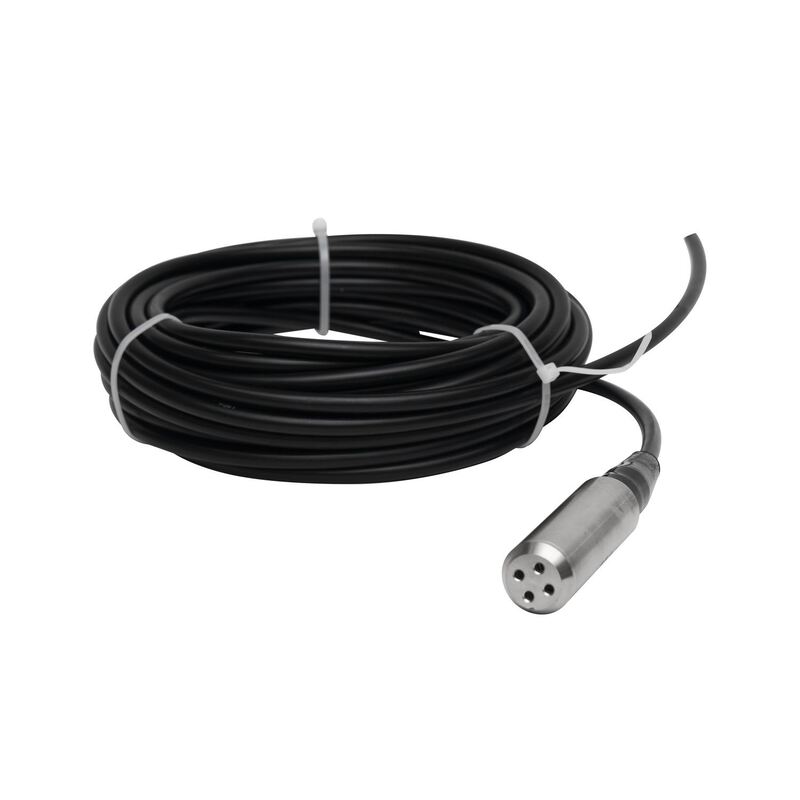

Transmetteur de niveau submersible WNK ATEX antidéflagrant IP68 RS485 Modbus pour puits profond et réservoir d'irrigation agricole

Transmetteur de niveau submersible IP68 résistant à l'explosion WNK ATEX avec RS485 Modbus

LeÉmetteur de niveau résistant aux explosions WNK8010-ATEX-RScombine la certification ATEX de sécurité intrinsèque avec la communication numérique RS485 Modbus RTU pour la mise en réseau multi-capteurs dans des environnements agricoles et industriels dangereux.ATEX Ex ia IIC T4 Gapour les atmosphères gazeuses de la zone 0 et IP68 submersible jusqu'à 200 mètres, il permet jusqu'à 32 capteurs sur un seul bus RS485, réduisant considérablement les coûts de câblage pour la surveillance de l'irrigation de plusieurs puits, les fermes-citernes,et les réseaux d'eau souterraine distribués où la protection contre les explosions est obligatoire.

Réseau multi-capteurs Modbus RS485

• Jusqu'à 32 capteurs par bus:Transmetteurs WNK8010-ATEX-RS multiples en chaîne de Daisy sur un seul câble RS485 à paire tordue, surveillant des dizaines de puits ou de réservoirs à partir d'un seul contrôleur
• Le protocole Modbus RTU:Les codes de fonction Modbus standard 03/04 (niveau de lecture, température, diagnostic) et 06/16 (configuration d'écriture) pour une intégration PLC/SCADA transparente
• Paramètres à configurer:Adresse Modbus réglable (1-247), débit baud (1200-115200bps), format de données et capteur zéro/span via les commandes Modbus
• Précision numérique:La lecture directe du niveau de flottation de 32 bits en compteurs élimine la dérive du signal analogique, les erreurs de boucle de mise à la terre et le bruit de conversion A/D
• Option de sortie double:Sortie numérique RS485 simultanée + sortie analogique 4-20mA pour les systèmes mixtes avec des contrôleurs modernes et anciens

Certifié ATEX pour l'agriculture dangereuse

• Zone 0 Gaz (ex ia IIC T4 Ga):Sécurisé pour les atmosphères explosives en continu ️ y compris le biogaz provenant de la décomposition anaérobie dans les réservoirs d'irrigation, le méthane dans les eaux souterraines et les vapeurs de carburant près des stations de pompage diesel
• Zone 20 Poussière (Ex ia IIIC T135°C Da):Certifié pour les poussières agricoles combustibles, y compris les poussières de céréales, les poudres d'engrais et les zones de mélange de pesticides
• Isolement galvanique:L'isolement du signal RS485 intégré élimine les boucles au sol entre les zones dangereuses et sûres lorsque plusieurs capteurs partagent un bus commun

Spécifications techniques

Applications

• Champs d'irrigation à puits multiples:Surveiller simultanément les niveaux d'eau dans des dizaines de puits d'irrigation via un réseau Modbus RS485, permettant un contrôle centralisé de la pompe et l'allocation de l'eau
• Surveillance des exploitations de stockage:Connectez jusqu'à 32 réservoirs de stockage (eau, engrais, carburant) sur un bus avec la sécurité certifiée ATEX pour les zones de stockage de diesel et de produits chimiques
• Réseaux de surveillance des eaux souterraines:Surveillance numérique à long terme des nappes phréatiques avec enregistrement des données à l'horodatage, télémétrie à distance via des passerelles Modbus-à-4G
• Systèmes de canaux d'irrigation:Détection de niveau distribuée le long des réseaux de canaux avec intégrité des données numériques sur de longues liaisons de câbles (jusqu'à 1200 m à 9600 bps)
• Biogas et eaux usées:Certifié ATEX pour la surveillance dans les puits de collecte de biogaz, les réservoirs d'alimentation des digesteurs anaérobies et les lagunes d'eaux usées agricoles

Carte du registre Modbus (résumé)

Qualité et conformité

• Certificat d'examen de type ATEX délivré par l'organisme notifié de l'UE
• ISO 9001:2015 fabrication avec une traçabilité complète des matériaux
• Compensation de température à 100% et étalonnage individuel
• Test de combustion sous-marine de 48 heures avec vérification de la communication Modbus
• Un manuel complet du protocole Modbus et une carte de registre sont inclus
• Garantie de 12 mois pour les dommages non causés par l'homme

Questions fréquentes

Q: Combien de capteurs puis-je connecter sur un réseau RS485?
R: Jusqu'à 32 capteurs WNK8010-TT ATEX-RS par segment RS485 sans répéteur.

Q: Le RS485 doit-il également passer par une barrière ATEX?
R: Oui, les lignes de communication RS485 doivent passer par une barrière certifiée ATEX IS conçue pour les signaux RS485.Nous recommandons des modèles de barrière qui préservent l'intégrité du signal différentiel RS485 pour une communication Modbus fiable.

Q: Puis-je adapter ceci à un système 4-20mA existant?
R: Oui. Le WNK8010-ATEX-RS peut être commandé avec une sortie simultanée RS485 + 4-20mA, ce qui vous permet d'ajouter une surveillance Modbus numérique tout en maintenant la compatibilité avec les contrôleurs 4-20mA existants.

Q: Quelle est la distance maximale des câbles pour RS485 Modbus?
R: Jusqu'à 1200 mètres à 9600 baud avec un câble blindé à paire torsadée appropriée. Pour des distances plus longues, les passerelles Modbus-à-fibre ou Modbus-à-4G peuvent étendre le réseau indéfiniment.

Q: Quelle est la quantité minimale de commande?
R: Nous acceptons les commandes de 1 pièce pour l'évaluation et les tests de protocole.
