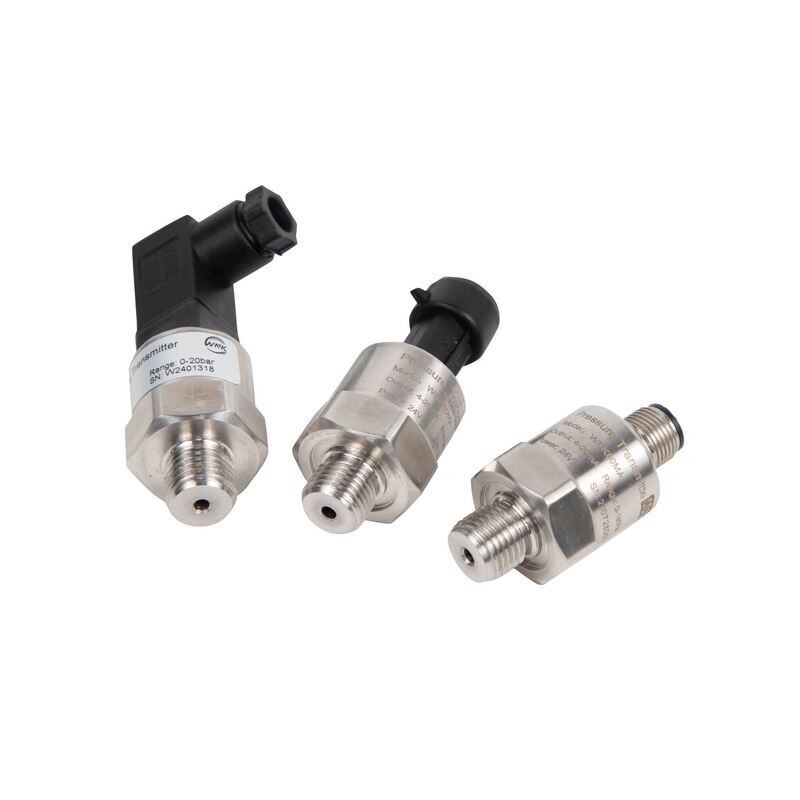

Capteur de transducteur de pression en acier inoxydable de 150 psi 1/8NPT avec connecteur pour pétrole, carburant, air et eau

Le capteur de pression d'eau électronique WNK81ma est un transducteur de pression piézorésistif haute performance conçu pour une mesure de précision dans les milieux huileux, gazeux et à air. Doté de deux options de sortie (tension ratiométrique 0,5-4,5V et boucle de courant 4-20mA) et d'une plage de pression exceptionnellement large de -1 à 700 bars, ce capteur offre une polyvalence remarquable pour l'automatisation industrielle, les systèmes hydrauliques, le contrôle pneumatique et les applications de surveillance de processus. Certifié CE et ROHS, le WNK81ma répond aux normes internationales de qualité et de conformité environnementale.

Caractéristiques principales

• Flexibilité de double sortie : Sortie ratiométrique simultanée ou sélectionnable 0,5-4,5V et boucle de courant deux fils 4-20mA, permettant une intégration transparente avec les systèmes basés sur microcontrôleurs (Arduino, ESP32) et les contrôleurs PLC/DCS industriels.
• Plage de pression ultra-large : Mesure du vide complet (-1 bar) jusqu'à 700 bars de pression relative, couvrant un large spectre d'applications industrielles avec une seule plateforme de capteur.
• Compatibilité multi-milieux : Conçu pour un fonctionnement fiable avec l'huile, l'air comprimé, les gaz inertes et les fluides hydrauliques, ce qui le rend idéal pour les unités de puissance hydraulique, les systèmes pneumatiques et la surveillance de la distribution de gaz.
• Haute précision de 0,5%FS : Fournit une précision constante avec une excellente stabilité à long terme et une compensation de température sur toute la plage de fonctionnement de -40°C à 125°C.
• Construction robuste en acier inoxydable : Les pièces en contact avec le fluide en acier inoxydable 316L garantissent une résistance supérieure à la corrosion contre les huiles, les carburants et les gaz industriels agressifs.
• Certifié CE et ROHS : Fabriqué pour répondre aux exigences européennes en matière de sécurité, de compatibilité électromagnétique et de conformité environnementale pour un accès au marché mondial.

Spécifications techniques

Applications

Le WNK81ma est utilisé dans de nombreux secteurs industriels pour la surveillance et le contrôle fiables de la pression :

• Systèmes hydrauliques : Surveillance de la pression en temps réel dans les unités de puissance hydraulique, les vérins, les presses et les équipements hydrauliques mobiles. La plage supérieure de 700 bars prend en charge les circuits hydrauliques haute pression.
• Contrôle pneumatique : Mesure de la pression des systèmes d'air comprimé pour l'automatisation des usines, les lignes d'alimentation d'outils pneumatiques et la surveillance des compresseurs d'air.
• Pétrole et gaz : Détection de pression d'huile dans les systèmes de lubrification, les conduites de carburant et les réseaux de distribution de gaz. La construction en acier inoxydable 316L résiste aux milieux à base de pétrole.
• Contrôle de processus industriels : Intégration avec les systèmes PLC et SCADA pour l'acquisition continue de données de pression dans le traitement chimique, le traitement de l'eau et les opérations de fabrication.
• CVC et réfrigération : Mesure de la pression des réfrigérants et des fluides de refroidissement dans les refroidisseurs, les pompes à chaleur et les systèmes CVC commerciaux.
• Test et mesure : Équipements d'étalonnage en laboratoire et sur le terrain, tests de déclin de pression et systèmes de détection de fuites nécessitant une haute précision et une large plage.

Avantage de la double sortie

Contrairement aux capteurs à sortie unique, le WNK81ma offre deux options de sortie simultanées qui offrent une flexibilité maximale de conception du système. La sortie ratiométrique 0,5-4,5V est idéale pour les applications alimentées par batterie et basées sur microcontrôleurs où le fonctionnement à basse tension est essentiel. La sortie en boucle de courant 4-20mA offre une immunité au bruit supérieure pour les longues distances de câbles dans les environnements d'usine et constitue la norme de l'industrie pour les modules d'entrée analogique PLC. Cette capacité de double sortie élimine le besoin de stocker des modèles de capteurs distincts pour différentes architectures de contrôle.

Pourquoi choisir le WNK81ma ?

Fabriqué par WNK, le WNK81ma combine une technologie de détection piézorésistive de précision avec un boîtier industriel robuste. Chaque capteur subit un étalonnage rigoureux en usine, y compris un cyclage de pression à pleine échelle et une vérification de la compensation de température, avant l'expédition. La plage de -1 à 700 bars couvre les applications de vide, basse pression, moyenne pression et haute pression avec un seul numéro de pièce, réduisant la complexité des stocks pour les OEM et les intégrateurs de systèmes.

Notre équipe d'ingénieurs fournit un support technique complet, y compris des schémas de câblage, des notes d'application et des conseils de mise en service sur site. Des plages de pression, des connexions électriques et des configurations de sortie personnalisées sont disponibles pour les commandes en volume. Services OEM et ODM proposés.

Contactez-nous dès aujourd'hui pour discuter de vos besoins en matière de mesure de pression d'huile, d'air ou de gaz et recevoir un devis personnalisé.
